管道抗震支架的制作方法

管道抗震支架制作设备的施工流程：图纸优化→判定管道根数及路由→测量放线定位→归纳支架制作并防腐→归纳支架设备→管道设备→油漆或标识→检验

在修建机电工程中，管线的设备常常需要用到管道支架，管道支架作为管道的支撑结构、其稳定性和安全性非常重要，现有的管道支架只是考虑到反抗管线的重力效果及确保其使用功用，尚未考虑到当地震发作时，管线承受的地震力效果会使管线发作错位、坠落，使机电工程体系无法正常运行，形成不必要的经济损失，而且也具有非常大的安全隐患。

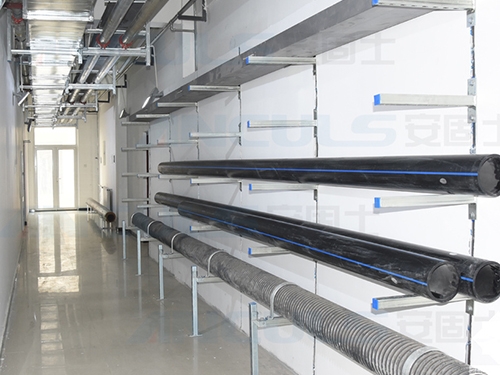

设备管廊支架时应留意的事项:水平干管上的支架应均匀受力，不允许个别支架悬空或找坡不合格形成管道变形。成品支架当选用吊架和滑动支架时，考虑管道受热伸长后的位移，当选用吊架时，可将吊杆设备倾斜一个视点，其倾斜方向与管道胀大方向相反;当选用滑动支架时，为了确保管道热伸长后，其滑托仍在型钢支架上，在设备时应向热媒流动方向的相反处移动50mm左右，避免滑托移下支架而被卡住。管道的联接焊缝不允许在应力会集的支架上，宜错开50~200mm。

操作工艺：对成排管道设备施工图进一步优化，根据管道的根数、方位、标高、走向，预留好管道的操作维护空间，判定归纳支架的方法、尺度和设备间隔。全部螺栓与螺母的联接必须加设平垫片和弹簧垫片，确保管道固定结实。支架与吊架应设备结实，确保横平竖直，在有斜度的修建物上设备支架与吊架应与修建物坚持相同的斜度。
